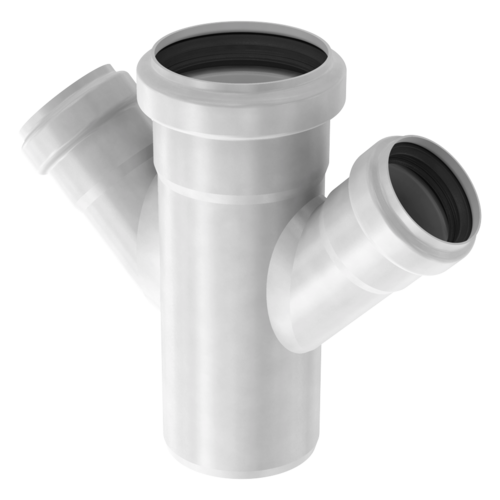

Double branch reduction 45°

Product benefits

ACO pipe used toggether with other ACO drainage products provides complex building drainage solution:

  • Hygienic design following EN 1672, EN ISO 14159 and EHEDG document 8, 13 and 44
  • Resistant to thermal and dynamic shocks
  • Fast, reliable and cost-effective installation
  • Sagging-proof
  • Non-combustible
  • Rodent-proof

Product information

  • Stainless steel ACO pipe system is designed for gray and black water, rainwater and industrial waste water drainage applications
  • Suitable for both syphonic, vacuum and gravity drainage solutions
  • Double lip seal push-fit connection for easy and reliable installation

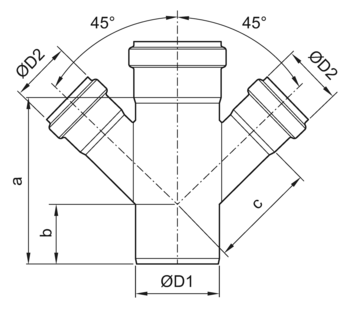

Nominal pipe sizeAngle αDimensionsMaterialSealWeightItem

number
Remember
D1D2abc
[mm][mm][mm][mm][mm][kg]
DN 50 / DN 4045°504011955711.4301EPDM0.30417410
1.4404EPDM0.30417412
DN 75 / DN 5045°755014456941.4301EPDM0.40400673
Viton®0.40400674
1.4404EPDM0.40400675
Viton®0.40400676
DN 110 / DN 5045°11050147421191.4301EPDM0.70400677
Viton®0.70400678
1.4404EPDM0.70400679
Viton®0.70400680
DN 110 / DN 7545°11075182601351.4301EPDM1.20400681
Viton®1.20400682
1.4404EPDM1.20400683
Viton®1.20400684
DN 160 / DN 11045°1601103321191901.4301EPDM3.50400703
Viton®3.50400704
1.4404EPDM3.50400705
Viton®3.50400706
DN 250 / DN 20045°2502004291503071.4404EPDM10.10417124
Viton®10.10417126
DN 315 / DN 25045°3152505131493821.4404EPDM17.80417213
Nominal sizeAngle αDimensionsSealMaterialWeightItem

number
D1D2abc
DN 50 / DN 4045°50 mm40 mm119 mm55 mm71 mmEPDM1.43010.30 kg417410
1.44040.30 kg417412
DN 75 / DN 5045°75 mm50 mm144 mm56 mm94 mmEPDM1.43010.40 kg400673
Viton®1.43010.40 kg400674
EPDM1.44040.40 kg400675
Viton®1.44040.40 kg400676
DN 110 / DN 5045°110 mm50 mm147 mm42 mm119 mmEPDM1.43010.70 kg400677
Viton®1.43010.70 kg400678
EPDM1.44040.70 kg400679
Viton®1.44040.70 kg400680
DN 110 / DN 7545°110 mm75 mm182 mm60 mm135 mmEPDM1.43011.20 kg400681
Viton®1.43011.20 kg400682
EPDM1.44041.20 kg400683
Viton®1.44041.20 kg400684
DN 160 / DN 11045°160 mm110 mm332 mm119 mm190 mmEPDM1.43013.50 kg400703
Viton®1.43013.50 kg400704
EPDM1.44043.50 kg400705
Viton®1.44043.50 kg400706
DN 250 / DN 20045°250 mm200 mm429 mm150 mm307 mmEPDM1.440410.10 kg417124
Viton®1.440410.10 kg417126
DN 315 / DN 25045°315 mm250 mm513 mm149 mm382 mmEPDM1.440417.80 kg417213
