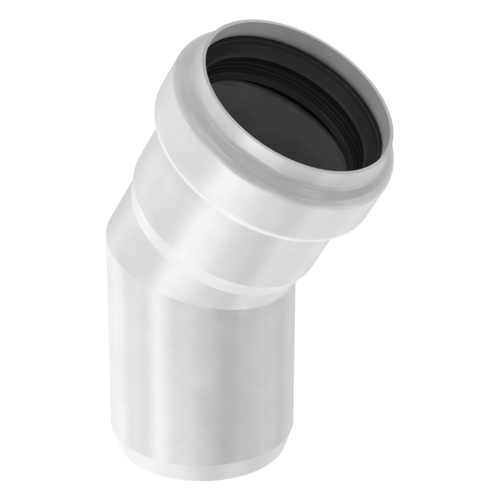

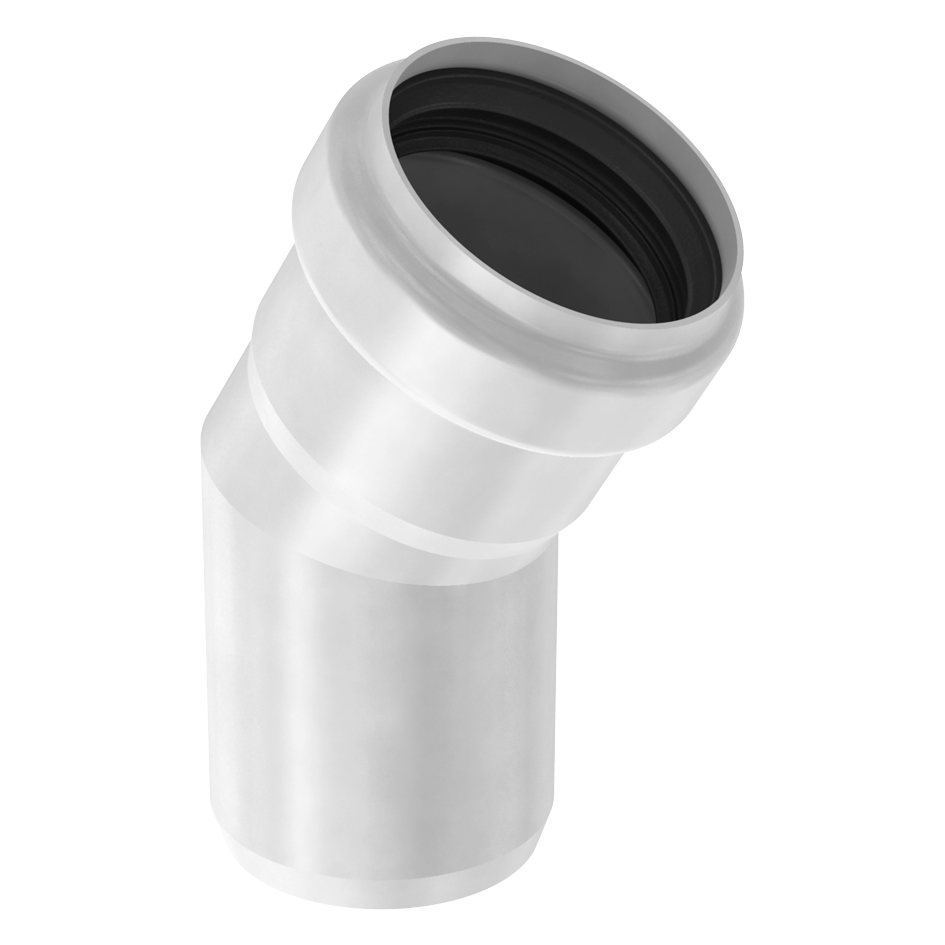

Bend 30°

Product benefits

ACO pipe used toggether with other ACO drainage products provides complex building drainage solution:

  • Hygienic design following EN 1672, EN ISO 14159 and EHEDG document 8, 13 and 44
  • Resistant to thermal and dynamic shocks
  • Fast, reliable and cost-effective installation
  • Sagging-proof
  • Non-combustible
  • Rodent-proof

Product information

  • Stainless steel ACO pipe system is designed for gray and black water, rainwater and industrial waste water drainage applications
  • Suitable for both syphonic, vacuum and gravity drainage solutions
  • Double lip seal push-fit connection for easy and reliable installation

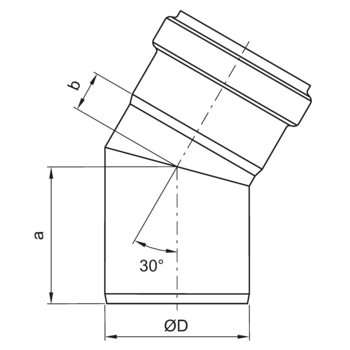

Nominal pipe sizeAngle αDimensionsMaterialSealWeightItem

number
Remember
Dab
[mm][mm][mm][kg]
DN 4030°4055141.4301EPDM0.10417346
1.4404EPDM0.10417354
DN 5030°5057161.4301EPDM0.2098716
Viton®0.2098717
1.4404EPDM0.2098766
Viton®0.2098767
DN 7530°7571211.4301EPDM0.3098718
Viton®0.3098719
1.4404EPDM0.3098768
Viton®0.3098769
DN 11030°11085271.4301EPDM0.5098720
Viton®0.5098721
1.4404EPDM0.5098770
Viton®0.5098771
DN 12530°12598281.4301EPDM0.60419740
Viton®0.60419741
1.4404EPDM0.60419742
Viton®0.60419743
DN 16030°160110401.4301EPDM1.2098722
Viton®1.2098723
1.4404EPDM1.2098772
Viton®1.2098773
DN 20030°200137451.4301EPDM2.30419403
Viton®2.30419404
1.4404EPDM2.30419405
Viton®2.30419406
DN 25030°250153581.4404EPDM2.90417096
Viton®2.90417098
DN 31530°315172681.4404EPDM5.80417206
Nominal sizeAngle αDimensionsSealMaterialWeightItem

number
Dab
DN 4030°40 mm55 mm14 mmEPDM1.43010.10 kg417346
1.44040.10 kg417354
DN 5030°50 mm57 mm16 mmEPDM1.43010.20 kg98716
Viton®1.43010.20 kg98717
EPDM1.44040.20 kg98766
Viton®1.44040.20 kg98767
DN 7530°75 mm71 mm21 mmEPDM1.43010.30 kg98718
Viton®1.43010.30 kg98719
EPDM1.44040.30 kg98768
Viton®1.44040.30 kg98769
DN 11030°110 mm85 mm27 mmEPDM1.43010.50 kg98720
Viton®1.43010.50 kg98721
EPDM1.44040.50 kg98770
Viton®1.44040.50 kg98771
DN 12530°125 mm98 mm28 mmEPDM1.43010.60 kg419740
Viton®1.43010.60 kg419741
EPDM1.44040.60 kg419742
Viton®1.44040.60 kg419743
DN 16030°160 mm110 mm40 mmEPDM1.43011.20 kg98722
Viton®1.43011.20 kg98723
EPDM1.44041.20 kg98772
Viton®1.44041.20 kg98773
DN 20030°200 mm137 mm45 mmEPDM1.43012.30 kg419403
Viton®1.43012.30 kg419404
EPDM1.44042.30 kg419405
Viton®1.44042.30 kg419406
DN 25030°250 mm153 mm58 mmEPDM1.44042.90 kg417096
Viton®1.44042.90 kg417098
DN 31530°315 mm172 mm68 mmEPDM1.44045.80 kg417206
